OPTISONIC 4400产品应用

● 光热行业电厂，抛物线型槽和集热塔：高达600C的熔盐流量测量

● 光热行业电厂，抛物线型槽：高达400C的导热油流量测量

● 炼化企业，任何高达440C及以上的高温应用，如渣油加氢

● 火电厂，高达400C的汽包水

 高压典型应用

● 油气行业，高压水及添加剂的井口注入

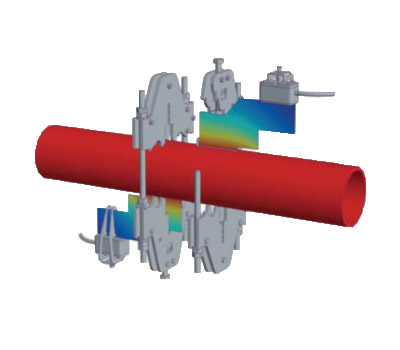

   弗莱克森(FLEXIM)高温超声波流量计中WaveInjector® 是一种特殊的高低温导波器,用于夹装式高温超声波流量测量。借助这种导波器,FLEXIM的常规探头可连续工作在560℃的高温下,即使在防爆环境下,同样可工作到560℃。由于高温超声波流量计导波器直接安装在管道外壁上,安装时无需工艺停车。金属导波板将其探头的信号几乎全部传递给管壁同时, 导波板的冷却效应使得探头表面和管道表面之间产生一个温差, 确保探头温度不超过工作温度。

弗莱克森（FLEXIM） 高温超声波流量计特点：
● 延伸常规探头的工作温度至560℃
● 安装灵活多样, 适用于各种口径的管道
● 探头与管道的连接持久可靠
● 仪表工作时, 可以细微调节探头间距
● 声传导率极高
● 防爆区工作温度同样可达560℃
● 可方便替换已有流量计

各型Wavelnjector的适用性完全取决于工作温度。

WI-200适用温度不超过200℃，通过LEXIM的Variofix系统固定在管道上。
通过Variofix系统的导轨移动探头定位，非常方便。凝胶壮高温耦合剂确保联接板与管壁之间的声传导。

WI-400的设计温度高于200℃，采用专门设计的管道夹具，确保高温工作时信号传导良好。金属耦合片具有良好的耐高温性和稳定性，确保信号可靠地耦合。在联接板上微探头可以进行行间距调节。


楔形流量计

产品特点：

● 节流件为V型楔形件,改便了节流方式，将传统的中心节流改为单边节流。在安装时将楔形件的顶部朝下,而楔形节流件以最佳角度设计能消除滞流区, 这样有利于颗粒状的流体和悬浮物顺利通过楔形节流件。

● 流体接近楔型件时流速加快，高速流体对楔型件和管道内壁具有清扫作用，在节流件上不会产生粘附、沉淀。

● 传感器在极低的管道雷诺数（Re=500）时，流量与差压之间仍能保持平方关系，这样有利于小流量和高粘度流体流量的测量，雷诺数上限可达106以上，因此使用范围宽。

● 楔形传感器对称的结构设计无论流体从正向或反向流动都能产生同样的差压信号，利用两台差压变送器，就可以测量正向和反向的双向流量测量。

● 楔形传感器采用V型设计，V型的顶部是R3-R10的圆弧，这样使它的耐磨性能明显增加，节流件尺寸及节流面积可长期保持不变。无可动部件与易损件，可以保持测量仪表长期的测量精确度，稳定性和长期的可靠性。

● 楔形传感器的楔形节流件对流体有整流、重新分布的作用，所以较低的直管段也能保证测量精度。

● 压损低，只有孔板压损的1/2-1/3。

● 一体化结构设计，将温度、压力、差压显示作为一体，并同时显示于LCD屏幕上。省去了导压管路和因导管路引起的堵塞、泄漏，安装方便。

● 楔形传感器可由用户任意指定的变送器进行组态，输出4-20mA、差压或流量信号。

● 测量准确度高（±0.5%），重复性好（±0.1%），范围度宽（20：1）。

● 仪表在标准装置上逐台标定出厂，保证了测量精确度。
